Home
∕
Insulated Terminals and Sleeves
∕
Closed End Connectors
∕
EC Type
∕ Closed End Connectors - EC Type

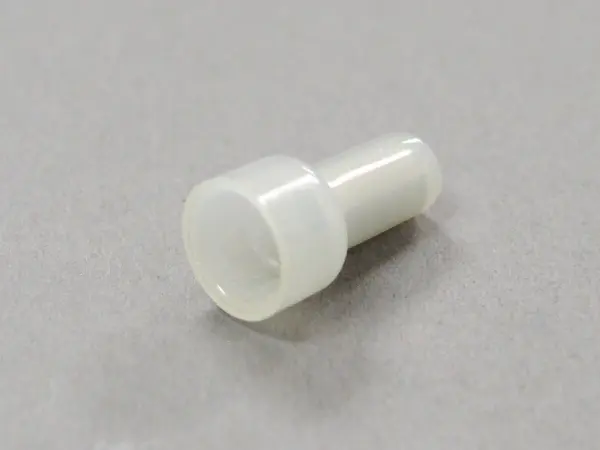

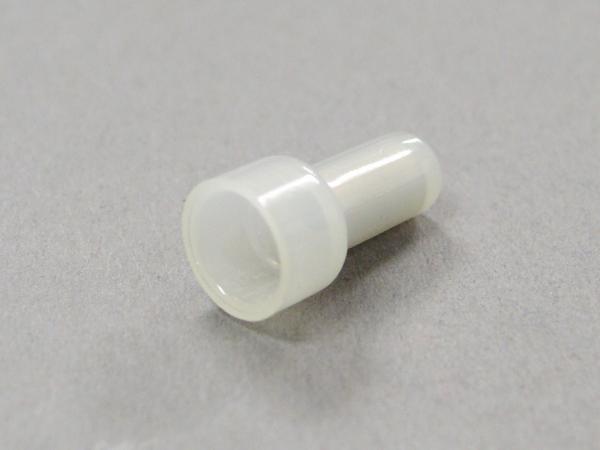

Closed End Connectors - EC Type
(EC 1-1)
0
Package Qty: 1000
Quantity:
Add to Quote
Specifications
AWG:
22-16
ød:
2.2mm / 0.09"
øD:
6.2mm / 0.24"
L:
15.2mm / 0.6"
l:
7.8mm / 0.31"
E:
5.7mm / 0.22"
Wire Size Range for Stranded Wire:
0.50-1.65mm²
Material (Connector Contact):
Oxygen free copper tube (electro-tin-plated)
Material (Insulator):
Nylon
Rated Voltage:
300V
Rated Current:
7A
Insulator Temperature:
-40°F to 221°F / -40°C to 105°C
Flame Retardance:
UL 94 V-2 (V-0 available upon request)
Standard Color:
Milky white
RoHS:
RoHS 10
Applicable Hand Tools:
NH 38
Appicable Crimpint Machines:
NA 3
Applicable Applicator:
N10AP-C
Applicable Dies:
N3 34
We Also Recommend
Hand Crimping Tool [NH 38]
Pneumatic Crimpint Tool [NA 10]
Applicator for Pneumatic Crimping Tool (NA 10) [N10AP-C]
Die for Pneumatic Crimpint Tool (NA 10) [N10-31]
Pneumatic Crimping Tool [NA 3]
Die for Pneumatic Crimping Tool (NA 3) [N3 34]
